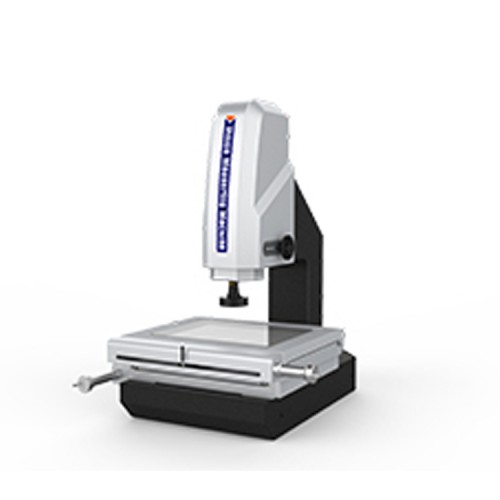

点击图片查看原图
产品介绍
● 采用高精度大理石底座和立柱，确保机台拥有的稳定性和精度；
● 采用高精密无牙光杆和快速移动锁紧装置，确保工作台回程误差在2um以内；
● 采用高精度仪器光学尺配合精密工作台，确保机台精度在≤2.5+L/200um以内；
● 采用高清变焦镜头和高解析度彩色数字相机，确保画质清晰无畸变；
● 采用程控式表面4环8区LED冷光源和透射LED平行光源，以及内置智能灯光调节模块，可自由控制灯光在4环8区区域的亮度；
● Z轴采用高精度直线导轨和伺服电机（即型号带有“P”字样）控制系统，实现自动对焦，减少人为聚焦误差，提高测量精度和稳定性；
● iMeasuring影像测量软件，提高品质管控到新的台阶；
● 可选进口接触式探针和三维测量软件，轻松将机台升级成为接触式三次元测量机。
技术参数
产品名称 | 2.5D手动影像测量仪 | 2.5D半自动影像测量仪 | 3D手动影像测量仪 | 3D半自动影像测量仪 |
仪器型号 | iMS-4030 | iMS-4030F | iMS-4030P | iMS-4030FP |
仪器货号# | 521-170 | 521-170F | 521-170P | 521-170FP |
工作台 | 608x470mm | |||
玻璃工作台 | 456x348mm | |||
X/Y轴行程 | 400x300mm | |||
Z轴 | 高精度直线导轨，有效行程200mm | |||
X/Y/Z轴分辨率 | 0.5um | |||
测量精度 | E1xy≤2.0+L/200(um) | |||
重复精度 | 2um | |||
底座和立柱 | 高精度花岗岩 | |||
照明系统（软件调控） | 表面4环8区无级可调LED冷光源 | |||
透射LED平行（面）光源 | ||||
LED镭射导航指示灯 | ||||
CCD | 高分辨率数字相机 | |||
变焦物镜 | 6.5X高分辨率定格定倍变焦物镜 | |||
光学放大倍率：0.7X~4.5X倍；视频放大倍率：26X~172X | ||||
工作环境 | 温度：20℃±1℃，温度变化<1℃/hr | |||
湿度：30% ~80%RH | ||||
震动：<0.002g，低于15Hz | ||||
测量软件 | iMeasuring 2.1 | iMeasuring 2.2 | iMeasuring 3.1 | iMeasuring 5.5 |
探针 | 无 | MCP探针 | 无 | MCP探针 |
Z轴是否装载带电机 | 无 | 无 | 有 | 有 |
操作系统 | 支持XP，WIN7，WIN8.1，WIN10，32/64位操作系统 | |||
操作语言 | 英文、简体中文、繁体中文，可增加其他语言版本 | |||
外形尺寸(WxDxH) | 1002x817x1043mm | |||
净重 | 350Kg | |||
应用领域
影像测量仪，又名光学测量仪与非接触式测量仪、二次元测量仪、2.5次元测量仪，伴随现代工业高精度、微制造产业的升级，非接触方式成为大势所趋。突破传统，采用非接触式光学影像测量方式进行快速精密的几何尺寸和形位公差的测量，成为必然。因其在微型精密测量领域的强大用途，已为越来越多的主流应用领域接受的快速尺寸测量方式。光学测量仪适用于以坐标测量为目的一切应用领域，机械、电子、仪表、五金、塑胶等行业广泛使用。(模具，螺丝，金属，配件，橡胶，PCB板，弹簧，五金，电子，塑料、航空、航天等）它克服了传统游标卡尺，千分尺，和投影仪的不足，是集光学、机械、电子、计算机图像处理技术于一体的高精度、高可靠性的测量仪器。由光学放大系统对被测物体进行放大，经过CCD摄像系统采集影像特征并送入计算机后，可检测各种复杂精密零部件的轮廓和表面形状尺寸、角度及位置，全自动地进行微观检测与质量控制。可将测量数据导入AUTOCAD中，成为完整的工程图，生成DXF，IGS等格式的文档,也可输入到WORD、EXCEL及SPC统计分析软件中，生成CPK及各种统计报表。
