12-15KW电磁加热器产品价格面议 最小起订量:1 件可售数量:1000000 件 手机查看详情

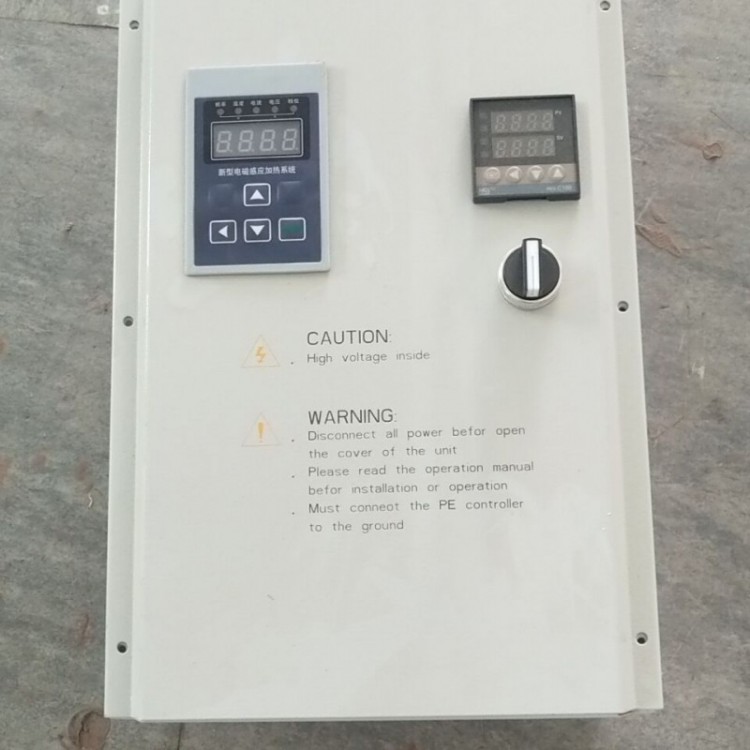

商信通会员产品详情 30-80KW电磁加热控制器简要介绍 (高效率谐振式工作,非一般定频或恒功率模式) 一、产品电气规格:
1、额定电压频率:380VAC 50Hz /60Hz 2、电压适应范围:310V-450V 3、额定功率:根据工件加温要求 4、工作频率:8.5-45KHz 最佳段12-20KHz ,一般12-13KWHz, 5、安全工作环境温度:-20℃-45℃; 6、工作湿度:≤95% 7、热效率≥95% 8、接线示意图 9、线圈与被加热体间距为20-25MM(包好以后的厚度) 10、工作电流: 60KW:90-100A 50KW:75-80A 40KW:60-65A 30KW:45-50A 25KW:38-43A 20KW:30-35A 15KW:23-28A 11、采用高速输入及输出电流霍尔传感器,能更精确的检测相位,电流大小 二、基本性能概述 : 1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长 2、有缺相保护功能 3、有IGBT过流保护功能 4、有输入及输出过流保护自动调节负反馈功能 输入保护 输出保护 80KW:120A 80KW:1800A 60KW:100A 60KW:135A 50KW:80A 50KW:120A 40KW:65A 40KW:90A 30KW:50A 30KW:70A 25KW:43A 25KW:130A 20KW: 35A 20KW:90A 15KW:28A 15KW:70A 5、有IGBT过温保护功能 6、有加热线圈短路保护功能 7、有加热线圈开路保护功能 8、全桥串联谐振电路拓扑,抗干扰能力强 9、采用高性能IGBT驱动芯片驱动 ,完美的驱动及输出波形 10、自动识别负载及锁相功能,以使负载端得到最高功率因数,也使电路精确控制在弱感性区高效率工作 11、数台电磁加热控制器并联安装在同一个加热管上,互不干扰 12、节电效果好:与目前采用的电热圈相比,节电可达30%以上 13、安装方便:可接桶型和平盘型等等结构方式感应线圈 14、运行成本低,维修量少,产品保修1年,终生维护 15、产品尺寸: 30KW-60KW机壳长610*宽350*高260 三、产品使用所接负载特性:5130号钢以及45号钢类,线圈与工件距离 2-3厘米(特殊材料要特殊调试)全桥参数要求

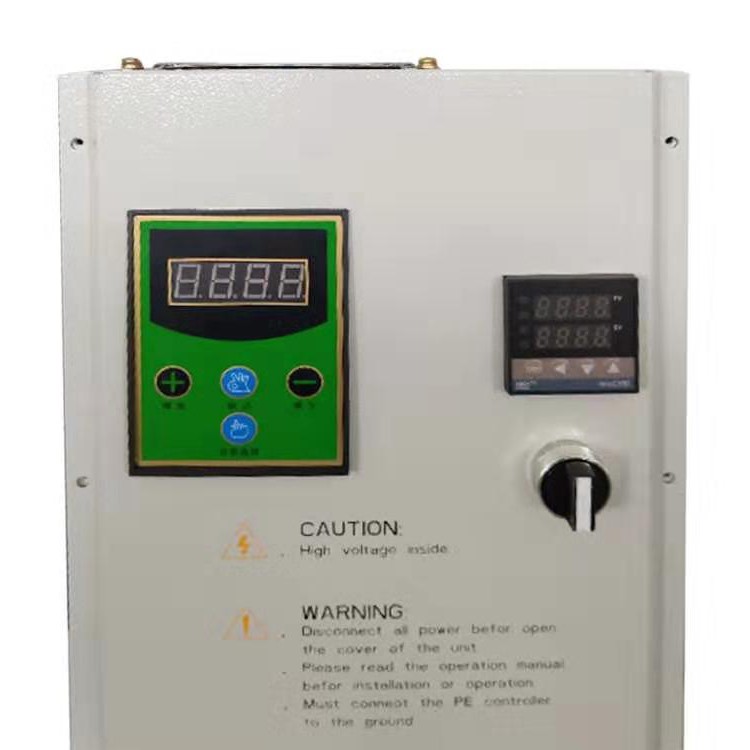

注意:电感量只是应用的其中一个参数而已,具体要实测工作频率和电流,通过增减线圈匝数来匹配功率,加热温度要求高的感量适当减小,工作频率在11-28KHz范围内,保持加热到所需最高温度时频率不低于11KHz(工件温度升高时等效串联阻抗R上升,RLC的谐振频率会降低, 同理R上升,母线电压不变的情况下电流有所下降是正常的) 四、电磁加热控制器工作状态 为了方便操作,所有功能键统一(也可按客人需求订做) 待机下工作状态 1.通电待机---控制板上电源指示灯亮. 2. 通电待机---风机运行一分钟 3.显示数码屏在待机下查看温度,输入电压 开机下工作状态 1.开机---控制板上电源指示灯亮. 2.风机运行一直工作 3.显示数码屏可查看温度,输入电压,输入电流,工作频率,工作档位,工作状态 五、控制面板 “温度”显示头字母是“C”,表示当前IGBT温度的高低。 六、数码管显示故障代码: 数码管显示故障代码: “-E1-”:电感量太小或电感线圈绕制不规范;线圈坏了。 解决方法:将“EE”设置为1或2或3。 “-E2-”:欠压保护(低于310V); 解决方法:看是否缺相,如果缺相就必须整改供电电路;否则可顺时针旋转主板上的调压电位器至380V-430V左右。 “-E4-”:过热保护(IGBT高于75°C,等IGBT温度降到60℃,系统自动重启); “-E5-”:超低温保护(环境温度低于-10°C); “-E6-”:IGBT短路保护。此时可能是IGBT击穿或主板驱动有故障。 “-E7-”:硬件过流保护; 解决方法:如果一启动功率立马出现“-E7-”,说明主板有问题,必须更换; 否则,也就是启动后达到一定电流时出现“-E7-”,这时可通过设置“E7=0”取消保护,消除“-E7-”报警。 “-E8-”:负载不匹配保护,也就是负载的电感量过小或者Q值过大; 解决方法:加大线圈圈数或减小感应线圈与负载的距离。 “-E9-”:无负载保护。 解决方法:检查有没有连接负载线圈或线圈有没有断路。 “-EC-”:电感量过小。 解决方法:加多电感线圈圈数,使谐振频率或达到额定功率时的振荡频率小于20KHZ。 如果无法加多电感线圈,则将IGBT换成开关频率高额型号(比如英飞凌S4系列),再设置“EC=0”。 七、 步骤一:在造粒机料筒外包上一层保温棉。包裹的保温棉能起到减少热损耗,使得热效能利用率更高,加热速度更快更加节能。对保温棉的厚度是有要求的,小功率的保温棉厚度为1.5cm, 大功率的保温棉厚度为2-2.5cm之间最佳(此厚度为包好以后的厚度,10KW及以上为大功率)。绕圈绕法:一般加热炮筒长,分组绕法,就是几圈线靠在一起,在隔几公分,均匀绕多组线圈,还有就是炮筒短线长,就采用一圈靠一圈绕法。(不要用弹簧绕法,电感会太小线会不够长。机器容易坏)
