一、一体化温度变送器概述

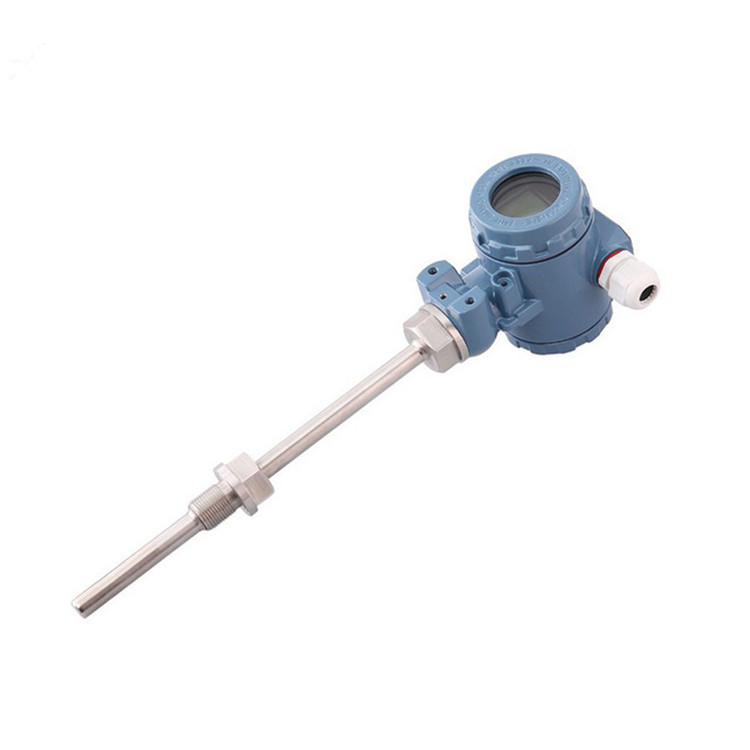

    PN-SBW 系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~ 1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。 　

二、一体化温度变送器特点

超小型（模块φ44×18 ）一体化，通用性强

二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。

冷端、温漂、非线形自动补偿。

测量精度高，长期稳定性好。

温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。

一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。

机械保护 IP65 。

采用热电偶温变，可免用补偿导线，降低成本

液晶、数码管、指针等多种指示功能方便现场适时监控。

现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装

防爆等级： EXdIIBT4、EXdIIBT6 、EXdIICT6。

防护等级： IP54

三、一体化温度变送器技术指标

四、一体化温度变送器选型方法

五、选择温度变送器需要知道以下参数：

1、温度范围：

2、传感器分度号：热电阻：PT100 热电偶：K S B

3、温度变送器的精度要求：

A、传感器精度：

1）PT100- A级

2）K S B -I级 II级

B、变送精度：0.5级 0.3级 0.2级0.1级（热电偶为0.5级）

4、输出信号及功能：

输出信号一般为4~20mA输出，功能为带HART协议 RS485通讯

是否带现场显示（现场显示有数码管显示与液晶显示，一般数码管显示抗干扰效果弱，液晶显示有普通的-抗干扰效果弱和智能全隔离抗干扰的）

5、传感器的连接方式及规格尺寸：有螺纹、法兰等

6、传感器的插深长度mm：

7、传感器的直径mm：

8、传感器及安装方式的材质要求：

9、现场环境是否需要隔爆：

10、使用现场是否有对讲机、变频器、大功率电机等干扰：

一体化温度变送器系列产品有：数显一体化温度变送器、带HART协议一体化温度变送器、热电偶一体化温度变送器、热电阻一体化温度变送器、智能温度变送器等。
