矿用钻孔可视轨迹仪

一、产品介绍

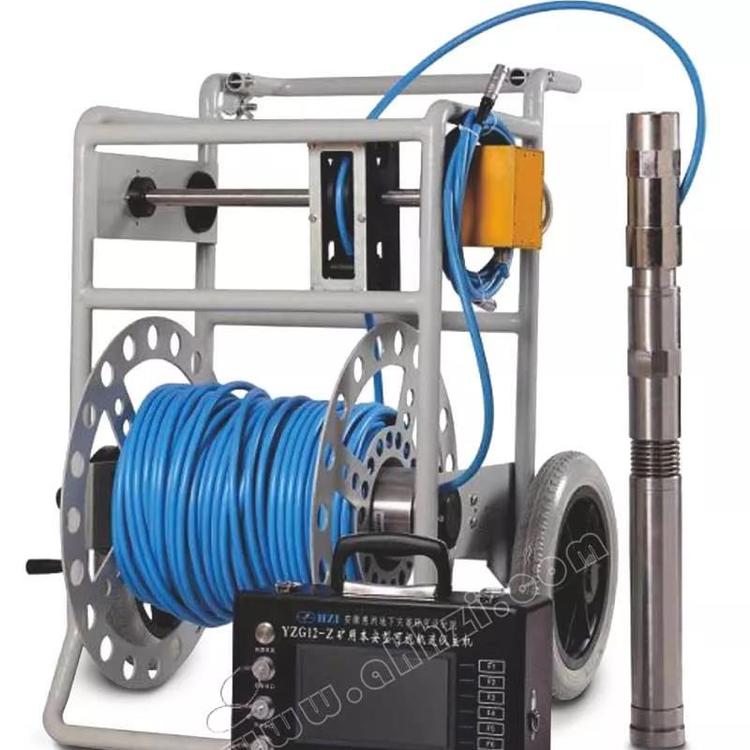

YZG12型矿用钻孔可视轨迹仪是一款有缆钻孔岩性判别及轨迹测量的高精密仪器。适用于煤矿井下地质孔、瓦斯抽放孔、探放水孔、注浆加固孔等的钻孔轨迹测量和孔壁照相，可形成数字化钻孔岩芯，钻孔资料的查阅与保存，特别适合于无岩芯快速钻进和无法取得实际岩芯的破碎带地层的钻孔。

二、应用领域

水文孔：观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图。
瓦斯孔：观测煤岩界面特征，煤层节理裂隙分布，煤体瓦斯地质特征等。
地质孔：观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等。
混凝土：观察混凝土内空洞、裂隙、离析等缺陷的位置及程度。
地下管道：观察管道内容物，定量分析管道裂隙及破碎、断裂位置、长度、宽度及走向等。

一、产品简介
该仪器利用振动检测技术，记录钻机钻进的振动特性及其对应的深度，进而分析对应深度岩性的软硬情况，获取地质层位信息，进行地质分层。可应用于矿山、隧道、水利、地铁、城市公共安全等领域中的地质层位探查，减少钻孔取芯工作量，提高现场工作效率，节约钻进成本。

二、主要特点
该仪器利用打钻过程中钻头与岩石发生切削、研磨等力学作用，整个钻杆受迫产生振动，钻头前方的振动信号携带着岩石的力学性质信息传递至钻杆末端，通过在将随钻编录仪器固定在钻杆钻杆末端或者近钻杆的固定位置（如水龙头位置，无法固定在钻杆的情况下，可以安装在钻机附属支架等位置）。实时记录钻机在打钻过程中的振动信号，可实时通过无线传输到控制主机上，也可直接记录在内部存储器中，打完钻后在主机中回放或分析。
