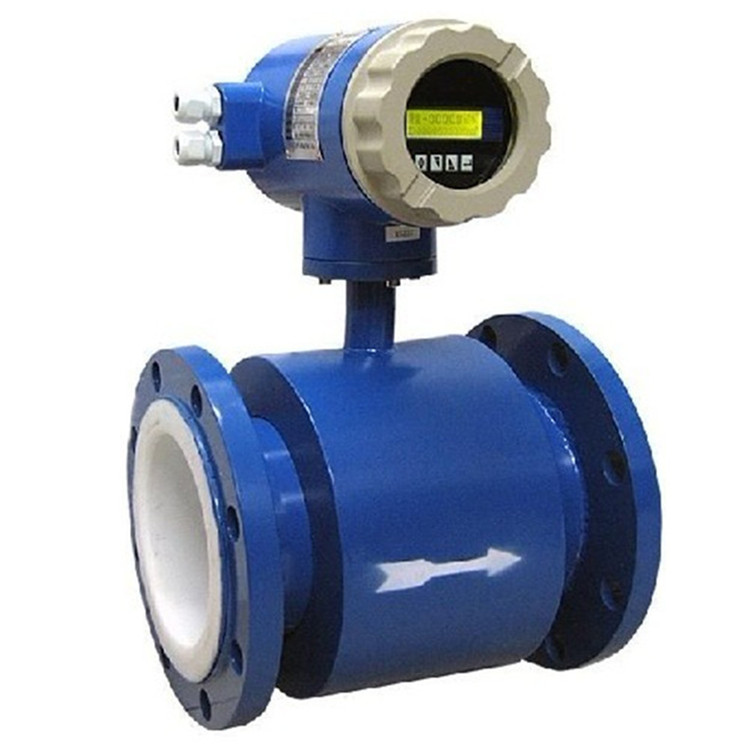

一、电磁流量计原理
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料非导磁合金短管。两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为Ｂ的工作磁场。此时，如果具有一定电导率的液体流经测量管，将切割磁力线感应出电动势Ｅ。电动势Ｅ正比于磁通量密度Ｂ,测量管内径d与平均流速V 的乘积。电动势Ｅ（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。
二、电磁流量计特点
◆仪表结构简单、可靠，无可动部件，工作寿命长。
◆无截流阻流部件，不存在压力损失和流体堵塞现象。
◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
◆具有管道式、插入式便于安装。
◆具备一体型和分体型便于选择。
◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
◆多种信号传输方式和电源供电方式。
◆高清晰度LCD背光显示。
三、电磁流量计技术参数
四、电磁流量计应用
1、浓酸、碱等强腐蚀性介质
2、卫生类介质
3、水、污水、弱磨损性的泥浆矿浆
4、中性强磨损性的泥浆、矿浆、煤浆
五、电磁流量计选型
型号 | 通经(mm) | 流量范围(m3/h) | 口径(mm) | 口径(mm) | 流量范围(m3/h) |
PN-LDE15 | DN15 | 0.32-6.36 | AL-LDE/LCD450 | DN450 | 286.13-5722.65 |
PN-LDE20 | DN20 | 0.57-11.30 | AL-LDE/LCD500 | DN500 | 353.25-7065.00 |
PN-LDE25 | DN25 | 0.88-17.66 | AL-LDE/LCD600 | DN600 | 508.68-10173.60 |
PN-LDE32 | DN32 | 1.45-28.94 | AL-LDE/LCD700 | DN700 | 692.37-13847.40 |
PN-LDE40 | DN40 | 2.26-45.22 | AL-LDE/LCD800 | DN800 | 904.32-18086.40 |
PN-LDE50 | DN50 | 3.53-70.65 | AL-LDE/LCD900 | DN900 | 1144.53-22890.60 |
PN-LDE65 | DN65 | 5.97-119.40 | AL-LDE/LCD1000 | DN1000 | 1413.00-28260.00 |
PN-LDE80 | DN80 | 9.04-180.86 | AL-LDE/LCD1200 | DN1200 | 2034.72-40694.40 |
PN-LDE100 | DN100 | 14.13-282.60 | AL-LDE/LCD1400 | DN1400 | 2769.48-55389.60 |
PN-LDE125 | DN125 | 22.08-441.56 | AL-LDE/LCD1600 | DN1600 | 3617.28-72345.60 |
PN-LDE150 | DN150 | 31.79-635.85 | AL-LDE/LCD1800 | DN1800 | 4578.12-91562.40 |
PN-LDE/LCD200 | DN200 | 56.52-1130.40 | AL-LDE/LCD2000 | DN2000 | 5652.00-113040.00 |
PN-LDE/LCD250 | DN250 | 88.31-1766.25 | AL-LDE/LCD2200 | DN2200 | 6838.92-136778.40 |
PN-LDE/LCD300 | DN300 | 127.17-2543.40 | AL-LDE/LCD2400 | DN2400 | 8138.88-162777.60 |
PN-LDE/LCD350 | DN350 | 173.09-3461.85 | AL-LDE/LCD2600 | DN2600 | 9551.88-191037.60 |
PN-LDE/LCD400 | DN400 | 226.08-4521.60 | |||
代号 | 电极材料 | ||||
K1 | 316L | ||||
K2 | HB | ||||
K3 | HC | ||||
K4 | 钛 | ||||
K5 | 钽 | ||||
K6 | 铂合金 | ||||
K7 | 不锈钢涂覆碳化钨 | ||||
代号 | 内衬材料 | ||||
C1 | 聚四氟乙烯F4 | ||||
C2 | 聚全氟乙丙烯F46 | ||||
C3 | 聚氟合乙烯FS | ||||
C4 | 聚录丁橡胶 | ||||
C5 | 聚氨脂橡胶 | ||||
代号 | 功能 | ||||
E1 | 0.3级 | ||||
E2 | 0.5级 | ||||
E3 | 1级 | ||||
F1 | 4－20Madc,负载≤750Ω | ||||
F2 | 0-3khz,5v有源，可变脉宽，输出高端有效频率 | ||||
F3 | RS485接口 | ||||
T1 | 常温型 | ||||
T2 | 高温型 | ||||
T3 | 超高温型 | ||||
P1 | 0.6MPa | ||||
P2 | 1.0MPa | ||||
P3 | 1.6MPa | ||||
P4 | 4.0MPa | ||||
D1 | 220VAC±10％ | ||||
D2 | 24VDC±10％ | ||||
J1 | 一体型结构 | ||||
J2 | 分体型结构 | ||||
J3 | 防爆一体型结构 | ||||
