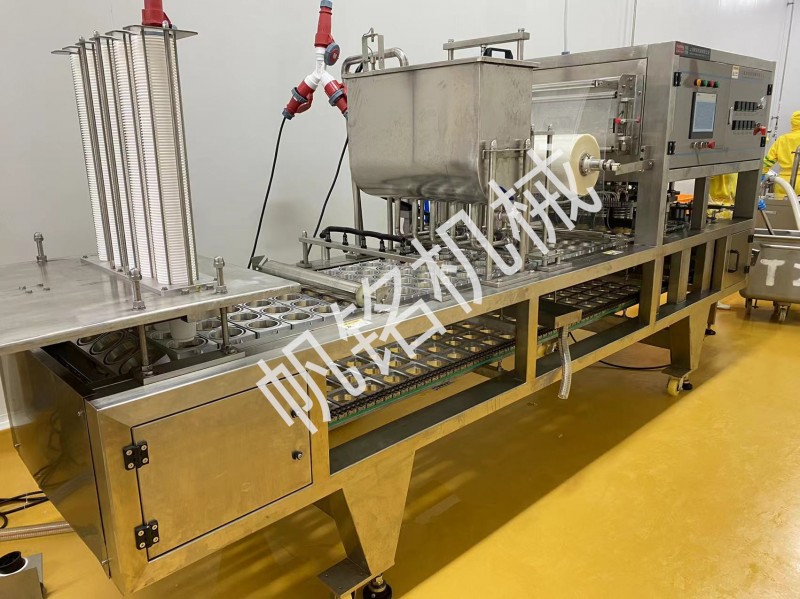

设备工作流程介绍
人工放物料，自动送盒，自动放膜（单片铝膜），自动热封一，自动热封二，自动出盒杯，自动输送带输出。
控制系统采用PLC，触摸屏制作，采用伺服控制。此机为机械，气动，电气组合传动，全自动，高效益，低故障生产线。
1 送盒部位
1.1 采用抱夹式推入结构制作。
2 放膜部位
2.1 放膜采用吸盘式翻转180度放膜结构。
2.2 翻转气缸采用SMC（日本）品牌。
3 热封一部位。
3.1 封头为纯铜滚花封口，分4组温控，4组温控表，独立控温。
3.2 热封与模板钉采用管正杆，万向接头，更准确校正封盒面。
3.3 热封部位头架板与机架采用为连体式结构，提高刚性。
3.4 托板采用不锈钢（304）与尼龙板（MC）组合，平稳耐磨。
4 热封二部位。
4.1 封头为纯铜滚花封口，分4组温控，4组温控表，独立控温。
4.2 热封与模板钉采用管正杆，万向接头，更准确校正封封盒面。
4.3 热封部位头架板与机架采用为连体式结构，提高刚性。
4.4 托板采用不锈钢（304）与尼龙板（MC）组合，平稳耐磨。
5 出盒部位。
5.1 采用气缸顶出拖出。
6 传动动力部分。
6.1 走模板方式，一次步进1片模板。
6.2 采用进口台达伺服
6.3 传动链条，双排传动链条，双排不锈钢链轮。
7 模板部位。
7.1 按需方样品（提供尺寸）加工。
7.2 材料为LF21（防锈铝）。
7.3 模板厚度为35mm。
技术参数
参 数 | 内 容 |
生产速度 | 2600盒/小时（可按产能定制最大14400盒/小时） |
整机功率 | 12KW |
使用电源 | 380/50HZ，（三相四线） |
使用气压 | 0.6-0.8MPa |
耗气量 | 1.2m3/min |
外形尺寸 | 4000*1350*1800mm（长*宽*高）定做机型实际生产会有些许误差 |
配置信息
序号 | 名称 | 品牌 |
1 | PLC | 西门子（德国） |
2 | 触摸屏 | 西门子（德国） |
3 | 伺服电机/驱动 | 台达（台湾） |
4 | 气缸 | 亚德客（台湾） |
5 | 电磁阀 | 亚德客（台湾） |
6 | 二联体（过滤器） | 亚德客（台湾） |
7 | 中间续电器 | 欧姆龙（日本） |
8 | 温控表 | 汇邦（中国） |
9 | 交流接触器 | 施耐德（法国） |
10 | 热过载续电器 | 施耐德（法国） |
11 | 空气开关 | 施耐德（法国） |
12 | 二挡开关 | 西门子（德国） |
13 | 指示灯 | 西门子（德国） |
