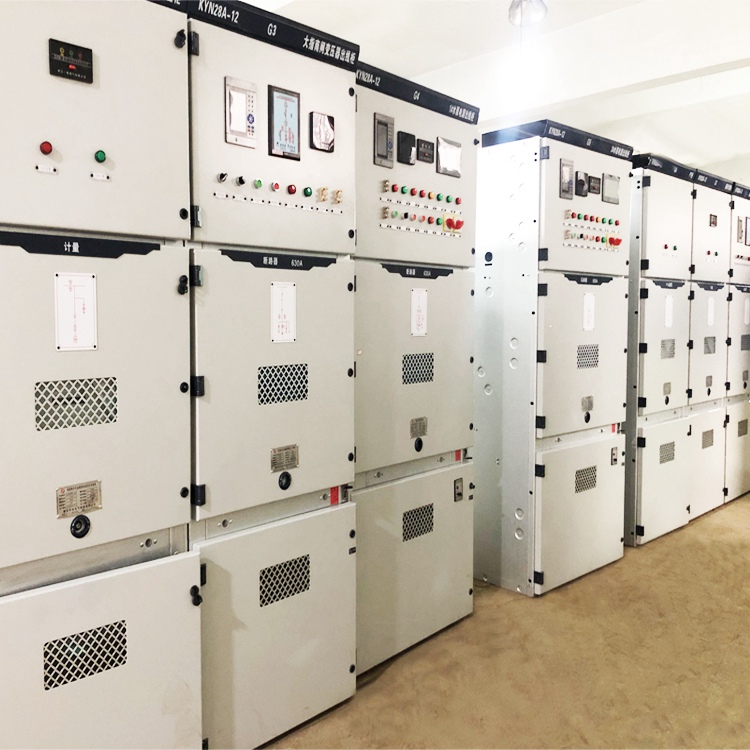

高压开关柜KYN（类）

手机版详情

雷神电气用心生产10kv开关柜等电力设备，外形美观，操作简便，性能可靠，使用安全，10kv开关柜的组成包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件、各种位置辅助开关。

　　性能特点

　　·开关设备按GB3906-91中的铠装式金属封闭开关设备要求而设计。整体是由柜体和中置式可抽出部件（即手车）两大部分组成。

　　·柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X，具有架空进（出）线、电缆进出线及其它功能方案，经排列组合后能成为各种方案形式的配电装置。

　　·开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高开关设备的安全性、灵活性，减少占地面积。

　　·手车骨架采用薄钢板经CNC机床加工后组装而成。手车与柜体结缘配合机械联锁安全可靠、灵活。

　　·根据产品用途不同，手车分为断路器手车，电压互感器手车、计量手车、隔离手车。同规格手车可以安全自由互换。

　　·手车在柜体设内有断开位置/试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠。必须按联锁防误操作程序进行操作。

10KV开关柜其中断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在断电器室的面板上，端子排与各种电源空气开关安装在断电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
