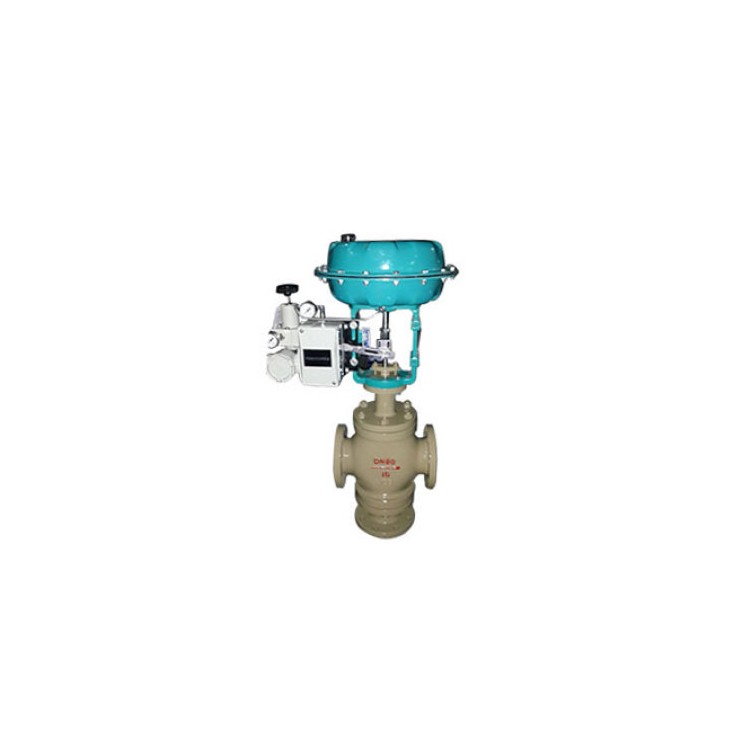

PJZH气动三通调节阀

手机版详情

摘要

•  PJZF/H型气动薄膜三通（分流）合流调节阀采用圆筒型薄壁窗口形阀芯结构，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构紧凑、重量轻、体积小、拆装方便等优点。

产品介绍

• 一、概述
       PJZF/H型气动薄膜三通（分流）合流调节阀采用圆筒型薄壁窗口形阀芯结构，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构紧凑、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa；阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。流量特性有直线、抛物线两种。

  二、特征
     流对对阀芯作用方向都处于流开状态，故阀能稳定工作。除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

  三、主要零件材料
     阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti ；

   阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊；
     波纹膜片：丁晴橡胶夹增强涤纶织物；

   填 料：聚四氟乙烯，柔性石墨；
     膜 盖：A3；      弹 簧：60SiMn；

   阀杆、推杆：2Cr13、1Cr18Ni9Ti；

   衬 套：2Cr13；
     软密封阀芯：增强聚四氟乙烯；

   垫 片：橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片；

  四、技术参数

  公称通径DN（mm）		25	32	40	50	65	80	100	125	150		200
  额定流量系数（KV）	合流	8.5	13	21	34	53	85	135	210	340		535
  	分流	8.5	13	21	34	53
  额定行程L（mm）		16	25			40			60
  膜片有效面积Ae（cm2）		280	400			600			1000
  公称压力PN（MPa）		1.6、4.0、6.4
  固有流量特性		直线、抛物线
  固有可调比(R)		30
  工作温度t（℃）		普通型: 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250        散热型: 铸钢-40~450 铸不锈钢-60~450
  两种介质温度差t（℃）		铸铁≤150 铸钢、铸不锈钢≤200
  信号范围Pr(kpa)		40~200
  气源压力Ps(MPa)		0.14~0.4
  允许泄漏量（l/h）		10-4×阀额定容量
  允许压差△P(MPa)		0.86	0.75	0.48	0.31	0.27	0.18	0.11	0.12	0.09	0.05

  五、外型尺寸


  公称通径			25	32	40	50	65	80	100	125	150	200
  A			282	306	306	306	394	394	394	498	498	498
  H1	PN16		121	130	140	153	178	190	200	260	320	360
  	PN40		130	140	150	160	185	200	220	280	320	380
  	PN64		160	170	180	200	230	250	282	310	430	480
  H	普        通        型	PN16/PN40	490	480	540	580	710	730	750	895	1005	1045
  		PN64	560	561	596	630	760	798	876	892	1200	1263
  	高 温 型		600	615	650	670	850	870	900	1040	1330	1370
  重        量        （kg）	普        通        型	PN16        PN40	21	23	33	36	64	72	92	155	193	286
  		PN64	25	28	40	45	74	85	112	180	243	336
  	高 温 型		重量增加（5~10）%

  六、性能指标

  项    目		指标值	项    目				指标值
  基本误差%	不带定位器	±5.0	始终点偏差%	气关	不带定位器	始点	±5.0
  	带定位器	±1.0				终点	±2.5
  回差%	不带定位器	≤3.0			带定位器	始点	±1.0
  	带定位器	≤1.0				终点	±1.0
  				气开	不带定位器	始点	±2.5
  						终点	±5.0
  死区%	不带定位器	≤3.0			带定位器	始点	±1.0
  						终点	±1.0
  	带定位器	≤0.4	允许泄露L/h				0.002×阀门额定流量
  额定行程偏差%		±2.5


   七、允许压差

  开关方式	执行机        构型号	弹簧范围        Kpa	气源压力        Kpa	需要附件	公称通径
  					20	25	40	50	65	80	100	150	200
  气开	ZHA-22	20-100        20-100        40-200	0.14        0.25        0.40	-        P        P或R	3.0        6.4        6.4	3.0        6.4        6.4
  	ZHA-23	20-100        20-100        40-200	0.14        0.25        0.40	-        P        P或R			2.25        6.4        6.4	1.95        6.4        6.4
  	ZHA-34	20-100        20-100        40-200	0.14        0.25        0.40	-        P        P或R					2.36        6.4        6.4	2.04        6.4        6.4	1.67        6.4        6.4
  	ZHA-45	20-100        20-100        40-200	0.14        0.25        0.40	-        P        P或R								1.41        6.4        6.4	1.41        6.4        6.4
  气关	ZHB-22	20-100        40-200        80-240	0.14        0.25        0.40	-        P或R        P	1.5        4.5        6.4	1.5        4.5        6.4
  	ZHB-23	20-100        40-200        80-240	0.14        0.25        0.40	-        P或R        P			1.13        3.38        6.4	0.98        2.93        6.4
  	ZHB-34	20-100        40-200        80-240	0.14        0.25        0.40	-        P或R        P					1.18        3.54        6.4	1.02        3.06        6.4	0.84        2.51        5.85
  	ZHB-45	20-100        40-200        80-240	0.14        0.25        0.40	-        P或R        P								0.71        2.12        4.94	0.57        2.12        4.94

  注：1》P——表示阀门定位器；R——表示继电器；             2》允许压差为阀关闭P2=0状态下，∆P的max值；
     3》压差超过1.0 Ma，阀塞、套筒表面堆焊硬质合金；   4》可配附件：定位器、手轮装置、空气过滤减压器等。

  八、订货须知

        6、阀的开关方式；7、介质工作温度； 8、环境温度； 9、信号压力（弹簧范围）；
       10、阀体、阀芯材料； 11、其它特殊要求；

1. 1、产品型号； 2、公称压力； 3、公称通径； 4、额定流量系数Kv;    5、流量特性；
