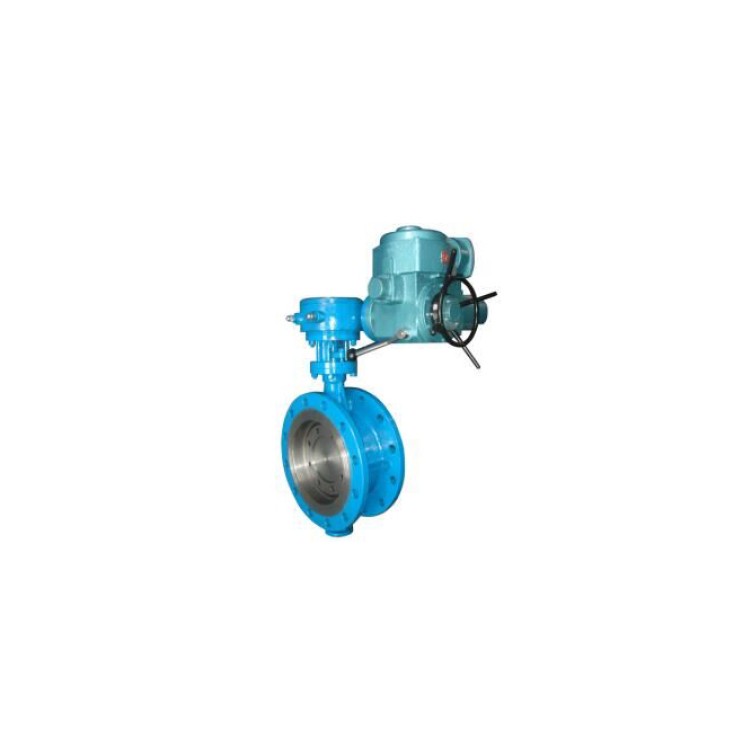

PKRD941F电动蝶阀

手机版详情

产品介绍

• 一、 特征：

       PKRD型电动蝶阀采用一体化结构，有开关型和智能调节型两种。开关型直接用单相交流电源直接控制阀门开闭。智能调节型有内装智能阀门定位器和外接智能手操阀门定位器两种。采用输入控制信号（4-20mA DC）即可控制运转。安具有功能强，体积小，性能可靠等优点。配套简单，流通能力大，适合于介质是粘稠，含颗粒，纤维性质的场合。它可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。

  二、技术参数和性能

  1、公称通径：50-2000mm；

  2、公称压力：PN1.0，1.6，2.5Mpa；

  3、连接形式：法兰式连接；

  4、阀体材料：HT200、 ZG25I、 ZG1Cr18Ni9、ZGOCr17Ni12Mo2、衬四氟；

  5、介质温度：常温型（P）：-20~+200 ℃，散热型：+200~+450℃；

  6、压盖形式：螺栓压紧式；

  7、填料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，石棉编织填料；

  8、阀芯形式：阀板；9、流量特性：近似直线特性；

  10、阀芯材料：HT200  ZG25I  Icr18Ni9Ti衬橡胶  衬四氟乙烯；

  11、密封材料：不锈钢，橡胶，四氟乙烯；

  12、执行机构：可选用PSQ、3610、Z型、或PU系列电子式角行程执行机构。

  三、PKRD电动蝶阀外型尺寸图



  四、PKRD电动蝶阀外形尺寸

  五、型号编制说明

  PKRD—16CK—DN50

  P——表示帕基诺自控阀门    H——表示PU电动执行机构     R——表示角行程

  D——表示蝶阀             16——表示压力等级16公斤     C——表示碳钢材质

  K——表示电开型           DN50——表示阀门公称通径




  六、订货须知

  1、产品型号与名称       4、流量特性      7、介质种类和温度范围   10、其它特殊要求

  2、公称通径DN（mm）  5、阀体材质      8、阀前后压力（压差）

  3、公称压力            6、额定流量系数   9、电源电压和控制信号
