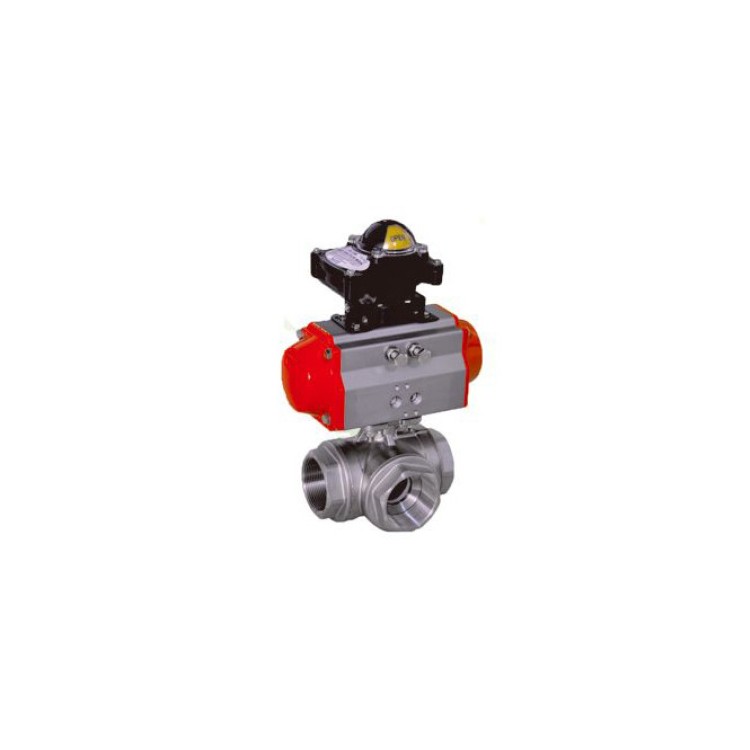

PSRQ614F内螺纹气动三通球阀

手机版详情

摘要

• PSRQ614F/615F型内螺纹气动三通球阀是引进国外先进技术的基础上进行更新设计，精心制造的产品。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，就可以实现阀门换向和一进两出或两进一出的功能。

产品介绍

• 一、概述

       PSRQ614F/615F型内螺纹气动三通球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，就可以实现阀门换向和一进两出或两进一出的功能。该产品密封性能分为金属密封与软密封。具有结构紧凑、体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。可广泛用于石油、化工、轻工、制药、造纸等工业过程自动控制系统中作远距离集中控制或就地控制。

  二、主要零件材料及适用工况




  二、主要零件材料及适用工况

  件号	件名	材料（材料代号）
  		C	P	R
  1	阀体	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12MO2Ti
  2	阀盖	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12MO2Ti
  3	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	OCr18Ni12MO2Ti
  4	阀杆	2Cr13	1Cr18Ni9Ti	OCr18Ni12MO2Ti
  5	阀座	聚四氟乙烯（F）或高强du复合聚四氟乙烯（PPL）
  6	填料	聚四氟乙烯或柔性石墨
  7	执行器	GT系列  气源压力04~0.7Mpa
  适用介质		水、油、蒸汽	硝酸类	醋酸类

  三、技术参数

  公称压力MPa	1.6~2.5MPa
  公称通径DN（mm）	DN15~80mm
  适用介质	按材质适应水、蒸汽、石油、硝酸、醋酸、粘性液体、强氧化性等介质
  介质温度℃	-40℃~+180℃，-40℃~+280℃高强du复合聚四氟乙烯（PPL）
  泄漏量Q	（GB-4213标准）
  行程转角	90°;
  阀体材质	WCB,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2TI,CF8M
  球阀阀座	聚四氟乙烯(PTFE)常温,特制PPL高温，
  球体	2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、
  填料	V型橡胶，柔性石墨、聚四氟乙稀
  气缸工作压力	0.4~0.7MPa
  气缸开关时间	双作用式1~5秒
  气缸空气耗量	1~131L

  四、外型图






  五、外型尺寸




  通径		外型尺寸
  DN	in	d	G	L	L0	L1	L2	H	S
  15	1/2	10	1/2"	68	34	140/178	62/75	130/136	26
  20	3/4	15	3/4""	78	39	140/178	62/75	135/141	32
  25	1	20	1"	86	43	140/214	62/91	139/173	38
  32	11/4	25	11/4"	111	55.5	164/214	75/91	158/186	49
  40	11/2	32	11/2"	126	63	164/246	75/101	165/203	56
  50	2	38	2"	143	71.5	190/295	91/112	202/228	70
  65	21/2		21/2"
  80	3		3"

  若需详细资料，请来电来函索取！
